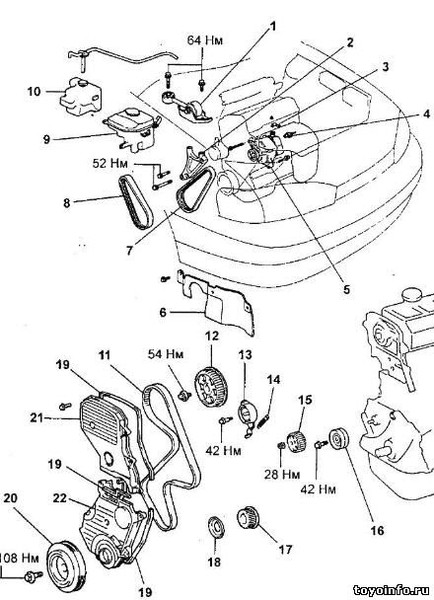

Снятие и установка ремня привода ГРМ 5S-FE.
1 - правая опора двигателя, 2 - кронштейн правой опоры двигателя, 3 -
проводка генератора, 4 - разъем генератора, 5 - генератор, 6 - облицовка
правого переднего крыла, 7 - ремень привода генератора, 8 - ремень
привода насоса гидроусилителя рулевого управления, 9 - бачок омывателя,
10 - расширительный бачок, 11 - ремень привода ГРМ, 12 - зубчатый шкив
распределительного вала, 13 - ролик-натяжитель, 14 - пружина
ролика-натяжителя, 15 - зубчатый шкив масляного насоса, 16 -
промежуточный шкив, 17 - зубчатый шкив коленчатого вала, 18 -
направляющая ремня привода ГРМ, 19 - прокладка, 20 - шкив коленчатого
вала, 21 - крышка №2 ремня привода ГРМ, 22 - крышка №1 ремня привода
ГРМ.
