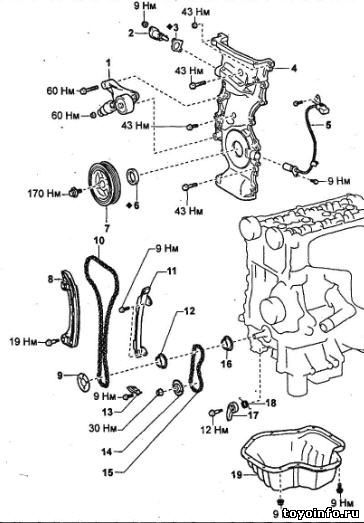

Снятие и установка цепи привода ГРМ 1AZ-FSE 1 - натяжитель ремня
привода генератора, 2 - натяжитель цепи привода ГРМ, 3 - прокладка, 4 -
крышка цепи привода ГРМ, 5 - датчик положения коленчатого вала, 6 -
передний сальник коленчатого вала, 7 - шкив коленчатого вала, 8 - башмак
натяжителя цепи привода ГРМ, 9 • ротор датчика положения коленчатого
вала,10 - цепь привода ГРМ, 11 - успокоитепь цепи привода ГРМ, 12 -
звездочка коленчатого вала, 13 - направляющая цепи привода ГРМ, 14 -
ведомая звездочка маспяного насоса, 15 - цепь привода масляного
насоса,16 - ведущая звездочка масляного насоса, 17 --натяжитель цепи
привода масляного насоса, 18 - пружина, 19 - масляный поддон.
