2zz ge замена цепи грм, Метки ГРМ

Двигатели Тойота

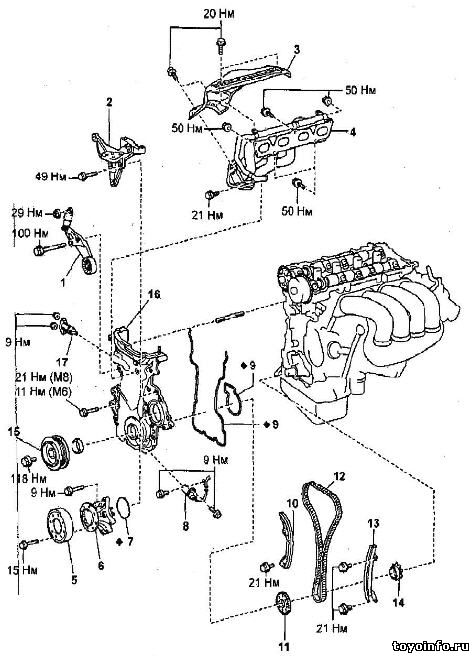

Снятие и установка цепи привода ГРМ 2ZZ-GE.
1 - натяжитель ремня привода ГРМ, 2 - кронштейн правой опоры двигателя,
3 - теплозащитный экран выпускного коллектора, 4 - выпускной коллектор,
5 - шкив насоса охлаждающей жидкости, 6 - насос охлаждающей жидкости, 7
- кольцевое уплотнение, 8 - датчик положения коленчатого вала, 9 -
прокладка, 10 - направляющая натяжителя цепи привода ГРМ, 11 - ротор
датчика положения коленчатого вала, 12 - цепь привода ГРМ, 13 -
успокоитель цепи привода ГРМ, 14 - звездочка коленчатого вала, 15 - шкив
коленчатого вала, 16 - крышка цепи привода ГРМ, 17 - натяжитель.

2ZZ-GE Ремонт
